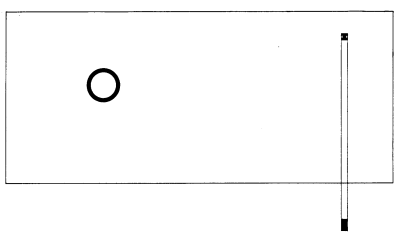

Skizze des Tragsystems

Lagerung der Betonbox

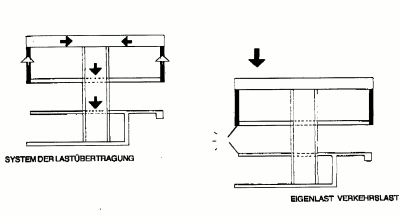

Kräftediagramm

Vorherige Seite: Tragsystem (1) Der L-förmige Kastenträger ruht im Inneren des Erdgeschosses auf einem vertikalen Doppel-T-Träger aus E-36-Stahl. Im Westen liegt der Boden der Box auf einem hohlen Zylinder aus Stahlbeton (B 30). Da der Zylinder nicht mittig liegt, war es notwendig, die Box auszubalancieren. Dafür wurde ein 1,8 m hoher Doppel-T-Träger auf dem Dach der Box befestigt. Das Gleichgewicht schafft nun ein 40 t schwerer Betonquader, der über ein 70 mm dickes und etwa 9 m langes Zugseil mit dem zum Hof hin auskragenden Ende des Trägers verbunden ist. Dieser Betonblock wurde auf einem Sandboden gegossen, der nach dem Erhärten weggeblasen wurde. So wird für die temperaturbedingte Dehnung des Zugseiles Spielraum geschaffen.
